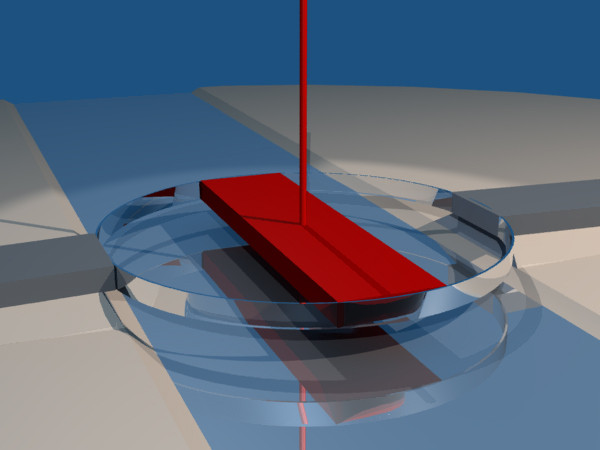

Een draaibrug is een beweegbare brug die open en dicht gaat door te roteren om een verticale z-as. De bovenkant van de brug beschrijft een cirkelboog als de brug open gaat. Daarom moeten de landhoofden en het rijdek aan de uiteinden de vorm van een cirkel hebben. Voordat de brug kan worden opengedraaid, wordt deze los gemaakt door de vijzels waar de brug op rust omlaag te bewegen, de zogenaamde opzet inrichting. In dichte toestand wordt de brug door deze vijzels vergendeld.
Een draaibrug kan bestaan uit twee gelijke armen, zodat twee doorvaartopeningen ontstaan waarbij het draaipunt van de brug op een eiland ligt. Als één doorvaartopening voldoende is, zal men een ongelijkarmige draaibrug construeren. In dat geval moet men, om op het mechaniek een gelijkmatige belasting te verkrijgen, een contragewicht toevoegen aan de kortste arm van de brug.
Een draaibrug heeft als voordeel dat er een wijde doorvaart ontstaat zonder beperking in de doorvaart- en doorrijhoogte, terwijl de brug toch snel open en dicht kan gaan.
|
