Ophaalbrug

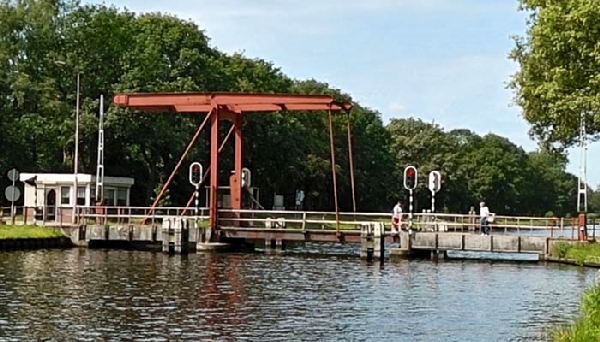

Anno 2009 heeft het Wilhelminakanaal 20 ophaalbruggen, waarvan 19 op afstand de bediening plaatvind en een ophaalbrug de Kattenberg (zie foto hieronder) die handmatig bediend wordt.

065 klein Brug Kattenberg Oost - Wilhelminakanaal - Oirschot

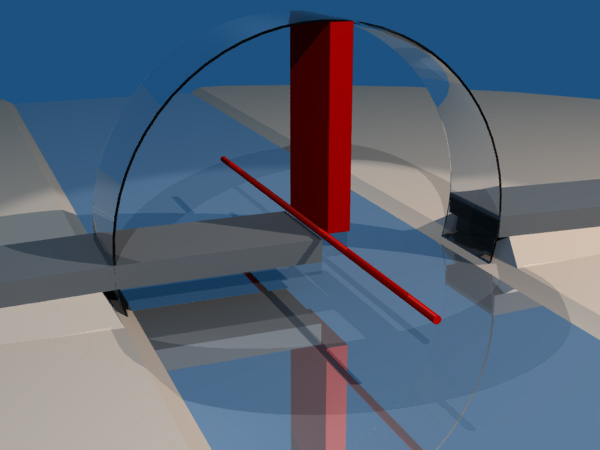

Een ophaalbrug of wipbrug is een beweegbare brug. Hij gaat open door rotatie om de horizontale y-as.
Historisch gezien is de ophaalbrug uit de valbrug ontstaan. In tegenstelling tot een valbrug beschikt een ophaalbrug over tegengewichten, zodat het openen veel minder energie vereist.
In tegenstelling tot de basculebrug, de valbrug en de oorgatbrug, heeft deze brug twee scharnieren. Aan het onderste scharnier is het wegdek verbonden. Boven het scharnier staat een portaal, de hameipoort. Aan deze hameipoort is een draaiende arm, de balans bevestigd, aan de ene kant van de balans hangt het contragewicht, de balanskist, aan de andere kant is de arm verbonden met de punt van het brugdek. Als de brug omhoog gaat draaien de balans en het brugdek dus parallel.

Het nadeel van een traditionele ophaalbrug is dat deze een beperkte doorrijhoogte heeft. Vandaar dat de balanskist soms niet tussen de beide armen hangt, maar aan de armen zelf, zonder dat de armen met elkaar zijn verbonden.
Op het basisontwerp van de ophaalbrug zijn vele varianten gemaakt. Ze worden zowel dubbeldraaiend (met twee afzonderlijke brugdekken) als enkeldraaiend en met een diagonaal brugdek uitgevoerd. In het laatste geval is er maar één toren of hameistijl die als het ware naast de weg staat.

Het draaipunt van de balans met de balanskist kan zowel achter de hameipoort vallen (zoals op de foto), of er recht boven. Dit laatste systeem wordt als een 'Amsterdams type' aangeduid. Het voordeel hiervan is dat de toren alleen op druk wordt belast. Als het draaipunt achter de kolom valt wordt de toren excentrisch belast, dit geeft zowel druk als buiging.

Wanneer ophaalbruggen elektrisch worden geopend en gesloten, bevindt zich vaak een elektromotor met een tandwiel ongeveer op halve hoogte in de hameistijlen. Deze grijpt in een tandheugel die scharnierend aan het brugdek is gemonteerd. Op de foto is deze constructie ook te zien. De tandheugel is vaak niet recht, maar met een kromming aan het eind, als een hockeystick - dit is om de elektromotor tijd te geven op toeren te komen en de brug geleidelijk op te halen (en neer te laten).

ophaalbrug
  1. Amertak ophaalbrug
  2. Marksluis + ophaalbrug
  3. Sluis I + ophaalbrug
  4. Dr. Deelenlaan ophaalbrug
  5. Waalstraat ophaalbrug
  6. Lijnsheike ophaalbrug
  7. Heikantsebaan ophaalbrug
  8. Enschotsestraat ophaalbrug
  9. Trappisten ophaalbrug
  10. Biesthoutakker ophaalbrug
  11. Holenakker ophaalbrug
  12. Sluis IV + ophaalbrug
  13. Kattenberg handmatige ophaalbrug
  14. Groenewoud ophaalbrug
  15. Heuvel ophaalbrug
  16. Houtens ophaalbrug
  17. Hooydonk ophaalbrug
  18. Stad van Gerwen ophaalbrug
  19. Sluis V + ophaalbrug
  20. Oranjelaan ophaalbrug
